旋轉式RTO的結構分析
發布時間：2019-10-22 09:16來源： 未知

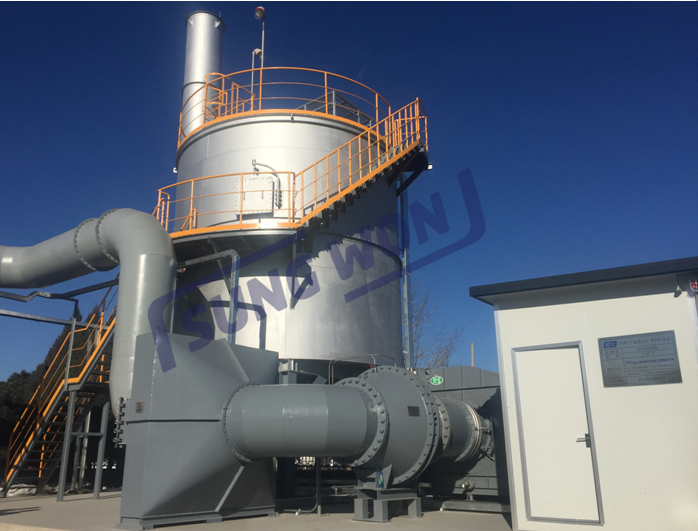

旋轉再生氧化系統簡稱旋轉式RTO。其工作原理是:有機廢氣經旋轉分配器進入氧化室，加熱至800℃以上高溫氧化分解。氧化產生高溫?zé)煔馔ㄟ^陶瓷蓄熱傳熱部分,由于陶瓷具有良好的耐熱性,在高溫下氧化氣體熱再生器“存儲”,用于預熱新有機廢氣,并有助于節省加熱燃料消耗,降低運行成本,在熱解氣的目標或直接排放的尾氣處理系統。
那么旋轉式RTO的結構有哪些呢？今天成元小編就跟大家講講。

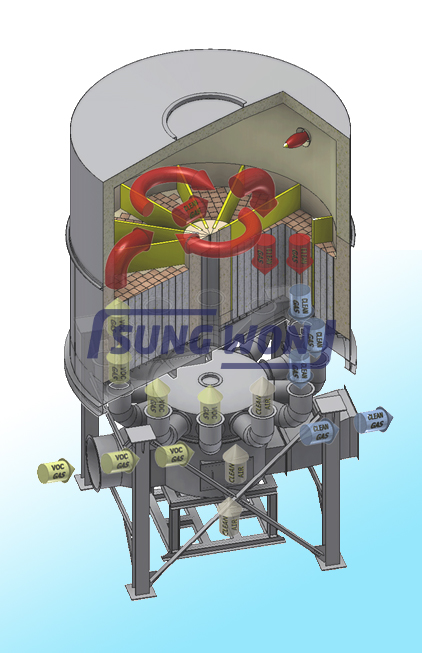

旋轉式RTO裝置由:過濾器、LEL檢測器、阻火器、工藝風機、清洗風機、旋轉閥、蜂窩蓄熱器、氧化室、熱旁路等組成。
旋轉閥
旋轉分配器與裝置連接采用全封閉結構，不會有廢氣泄漏。
1. 轉子旋轉改變氣流方向，變頻器驅動減速電機。
2. 轉子轉速:0.2-0.3 RPM。
3.轉子和定子之間采用機械柔性密封和空氣密封。為了保持密封和清潔，風機采用連續送風。
蜂窩陶瓷蓄熱器
具有蓄熱、阻力小、熱沖擊穩定性好、耐高溫等特點。
1. 蓄熱層分為進氣、清洗、隔離、排氣12個區域。
2. 12個區域中的5個用于進氣口，5個相反方向的區域用于排氣，剩下的兩個區域中的一個用于清潔，另一個用于隔離。
燃燒器
采用了一種特殊的燃?xì)馊紵骱腿剂先紵?，對MAXON介質廢氣進行了凈化處理。
LEL探測器
LEL探測器是一種監測爆炸臨界點的儀器。它可以實時檢測進口廢氣濃度，并將信息和數據傳輸?shù)娇刂葡到y(tǒng)?？刂葡到y(tǒng)通過判斷檢測數據來控制設備的安全運行。
防爆裝置破裂
當設備發生異常(爆炸等)時，安裝在鼓風機與進氣管之間的防爆片自動斷裂，設備內氣體直接排放到大氣中，防止事故發生。
